纳米级制造：浅谈单点金刚石车床如何加工AR-HUD光学模具
精度高达0.1微米，表面粗糙度Ra≤5nm
丨在汽车智能化浪潮中，增强现实抬头显示（AR-HUD）正成为高端车型的标配。而这项炫酷技术背后的核心——光学模具的制造，正在经历一场前所未有的技术革命。
传统五轴CNC加工方式已经难以满足AR-HUD光学元件对精度和表面质量的极致要求，而单点金刚石车床（Single Point Diamond Turning，简称SPDT）技术正在重新定义精密制造的天花板。
壹、为什么AR-HUD模具需要纳米级加工？
AR-HUD系统通过精密光学元件将驾驶信息直接投射到驾驶员视野中，这些光学元件任何微小的缺陷都会导致图像失真、重影或清晰度下降。
举个例子，某高端品牌车型的AR-HUD系统包含多达15组精密光学镜片，每组镜片的表面精度要求都高于λ/4（约150nm），相当于头发丝直径的1/500的精度水平。如此苛刻的要求，只有单点金刚石车床技术能够实现批量生产。
贰、单点金刚石车床技术详解

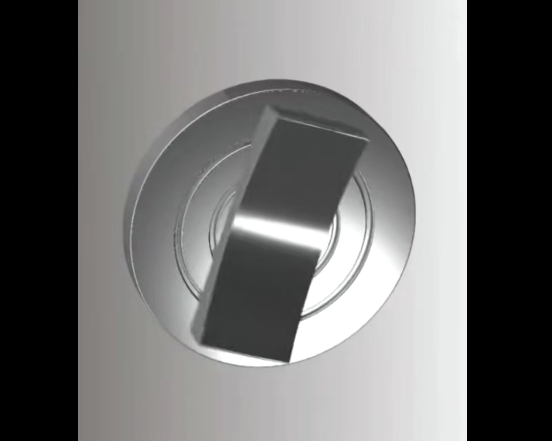

1. 技术原理
单点金刚石车床使用天然单晶金刚石制成的刀具尖点，在超精密环境下对工件进行原子级别的切削加工。金刚石刀具的刀尖半径可达100纳米以下，能够在金属表面实现近乎完美的光学表面。
数据支持：SPDT加工的典型表面粗糙度可达Ra 1-5nm，而传统抛光工艺只能达到Ra 10-20nm，精度提升了一个数量级。
2. 技术优势
· 一次成型：省去后续抛光工序，减少加工环节，提高良品率
· 超高精度：形状精度可达0.1μm，位置精度可达0.01μm
· 一致性好：数字化控制保证每个模具的高度一致性
案例说明：浙江某光学模具企业引入SPDT技术后，AR-HUD模具的良品率从原来的63%提升至92%，单个模具加工时间减少45%。
叁、SPDT加工过程中的关键技术要点
1. 环境控制
SPDT加工需要在超稳定环境下进行：温度波动需控制在±0.1℃以内；湿度控制在50%±5%；空气洁净度达到Class 100（每立方英尺中≥0.5μm的颗粒数不超过100个）
2. 刀具选择
金刚石刀具的选择直接决定加工质量：刀具前角通常为0°至-25°；后角为5°-10°；刀尖圆弧半径根据加工要求选择，常见为0.5-2mm
3. 参数设置
切削参数需要精细调控：主轴转速通常为1000-5000rpm；进给速度为5-20mm/min；切削深度为0.5-5μm
实例分析：某企业加工直径80mm的AR-HUD非球面镜模具时，采用主轴转速2000rpm，进给速度10mm/min，切削深度2μm的参数组合，实现了Ra 3.2nm的表面质量。
肆、SPDT与传统加工技术对比
五轴CNC加工 单点金刚石车床
表面粗糙度 Ra 50-100nm Ra 1-5nm
形状精度 1-2μm 0.1-0.5μm
二次加工 需要抛光 不需要抛光
适用材料 多种金属 铜、铝等非铁金属
生产效率 低 高
数据表明，SPDT技术在表面质量方面比传统加工技术提高了10-50倍，在生产效率方面提高了3-5倍。
伍、实际应用案例
德国某顶级汽车品牌在新一代AR-HUD系统中使用了SPDT技术制造的光学模具，实现了：
· 光学元件透光率提升至98.5%
· 图像畸变率降低至0.05%
· 系统体积缩小40%
这些改进使得驾驶信息的显示更加清晰、真实，大大提升了驾驶安全性和体验感。
陆、技术发展前景
随着新能源汽车和智能驾驶技术的快速发展，AR-HUD市场正迎来爆发式增长。据行业预测，2025年全球AR-HUD市场规模将达到500亿元，对精密光学模具的需求将持续攀升。
咨询：135 2207 9385
单点金刚石车床技术也正在向更高精度、更高效率方向发展：
· 多轴联动SPDT系统可实现自由曲面加工
· 在线测量技术实现加工-检测一体化
· 人工智能算法优化加工参数
结语
单点金刚石车床技术代表了当前精密制造的最高水平，正在推动AR-HUD等光学应用向更高性能、更小体积、更低成本方向发展。对于制造企业来说，尽早布局和掌握这项技术，将在未来市场竞争中占据先机。
如果您对单点金刚石车床技术有更多兴趣，欢迎关注我们的技术专栏，为您带来更多实用知识。
